Úvod
Fieldtest je aplikace pro chytré Nokie s operačním systémem Symbian S60 3rd. Hlavní pracovní náplní této aplikace je monitorování mobilní sítě a interakce telefonu s touto sítí. My si popíšeme obrazovky, které jsou zajímavé pro lovce GSM a UMTS buněk.
UMTS
Pro práci s UMTS slouží obrazovky 41.xx a výše. Údaje Cell ID a LAC jsou k dispozici na stejném místě jako v GSM síti, tedy na obrazovce 01.09. Nebo lze použít externí aplikaci jako CellTrack.

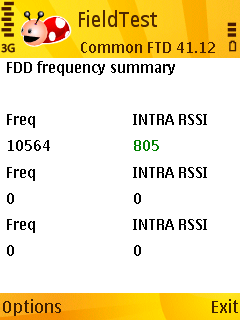

Obrazovka 41.12 ukazuje až tři UMTS kanály, které jsou právě monitorovány. V prvním řádku je aktivně monitorovaný kanál, další dva řádky jsou první a druhý další monitorovaný kanál.
Frekvence je udávána v pětinásobcích MHz. V České republice mají všichni operátoři přiděleno po čtyřech kanálech, ale v praxi používají v každé lokalitě po jednom kanále, viz tabulka:
Freq | Operátor |
---|---|
10564 | O2 |
10588 | O2 |
10712 | Vodafone |
10737 | Vodafone |
10787 | T-Mobile |
10812 | T-Mobile |
10836 | T-Mobile |
Položka INTRA RSSI udává sílu signálu na daném kanále, v jednotkách -1 * 10 dBm. Příklad na obrázku: 805 = -80.5 dBm. Čím menší číslo, tím silnější signál.

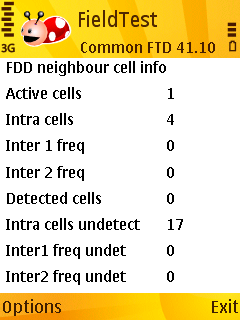

Obrazovka 41.10 obsahuje souhrn detekovaných buněk. Active cells udává počet buněk v active setu. V klidovém stavu je jedna, za provozu jich může být několik, typicky tři, ale i více. Intra cells udává počet monitorovaných buněk na stejné frekvenci jako aktivní buňky (odtud intra - uvnitř). Dále jsou uvedeny počty monitorovaných buněk na prvním a druhém vedlejším kanále (inter - mezi). Detected cells je počet detekovaných, ale nezdekódovaných buněk. Poslední tři čísla uvádají počty nedetekovaných buněk, které vysílá aktivní buňka v seznamu svých sousedů.

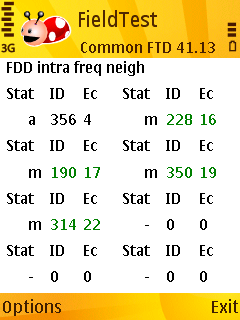

Nejzajímavější obrazovka celé UMTS sekce zobrazuje informace o až osmi buňkách v aktuálním kanále. Každý záznam je reprezentován trojicí údajů. Stav (state) nabývá následující hodnoty:
Stat | Význam |
---|---|
a | active set - buňka je sledována pro paging informace (v klidu), nebo přes buňku probíhá komunikace (za provozu). |
m | monitored - buňka je monitorována, tedy dekódována a je sledována kvalita jejího signálu |
d | detected - buňka je detekována, tzn. je měřena síla jejího signálu, ale nebyla zdekódována její identifikace |
ID obsahuje ve skutečnosti spreading code, tedy rozprostírací kód, pomocí kterého telefon odlišuje pilotní kanály jednotlivých buněk v CDMA signálu. Jde o obdobu kanálů z GSM sítí.
Ec je poměr Ec/Noise. Zjednodušeně lze říci, že je to odstup síly signálu dané buňky od součtu veškerého signálu v daném kanále, v dB. Pokud tedy buňka s ID 350 je o 19 dB slabší než součet kanálu (-80.5, viz obrazovka 41.12), její signál má -99.5 dBm (-80.5 + 19).
Obrazovky 41.14 a 41.15 obsahují stejné informace pro vedlejší kanály (inter freq).
Telefon v klidu monitoruje jen výrazné sousední buňky. Během hovoru bude telefon monitorovat všechny sousední buňky až do odstupu 25 dB.

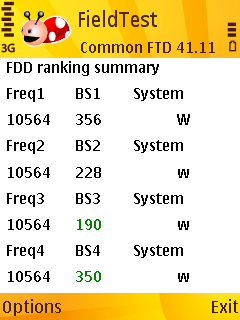

Relativně nezáživná obrazovka, která jinou formou reprezentuje údaje z 41.13. Jde o představu telefonu o čtyřech nejlepší buňkách, které jsou k dispozici. Může jít o UMTS buňky (system W) i o GSM buňky (system G).

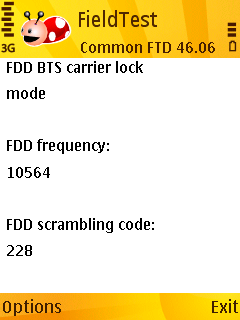

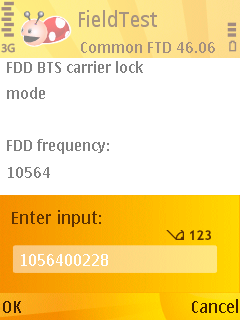

Na závěr si ukážeme funkci zámku na kanál a spreading code. Je to obdoba zámku na kanál z GSM síťí. Na obrazovce 46.06 zvolte z menu Execute a zadejte jako desetimístné číslo požadovaný kanál, dvě nuly a požadovaný spreading code (na tři cifry). Poté vynuťte nové vyhledání sítě, nejlépe přechodem z UMTS do GSM a zpět v aplikaci Nastavení.
GSM

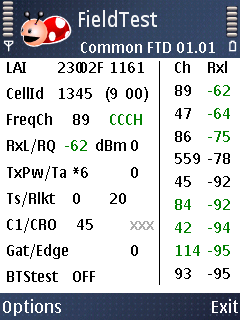

Pro účely tohoto článku jsem použil upravenou verzi Fieldtestu, která obsahuje všechny myslitelné informace o GSM sítích na prvních třech obrazovkách. Standardní Fieldtest má tyto údaje roztahané přes 20 obrazovek, nicméně informace zobrazuje stejné.
Položka | Popis |
---|---|
LAI | číslo sítě (230 ČR, 01F T-Mobile, 02F O2, 03F Vodafone) a oblast LAC |
CellID | číslo buňky (Cell ID) a indikace pásma 900/1800 MHz |
FreqCh | kanál BCH a logický kanál |
RxL/RQ | síla signálu v dBm a kvalita přenosu (0 až 7, 0 bez chyb, 7 nepoužitelné) |
TxPw/Ta | vysílací výkon a Time Advance, vzdálenost od BTS v násobcích 550 metrů (aktualizováno jen během hovoru) |
Ts/Rlkt | použitý timeslot a čítač shození hovoru při ztrátě signálu |
C1/CRO | odstup signálu od sítí definovaného minima, v dB |
Gat/EDGE | 0 - GPRS, 1 - EDGE |
V pravém sloupci je zhuštěný seznam sousedních buněk.

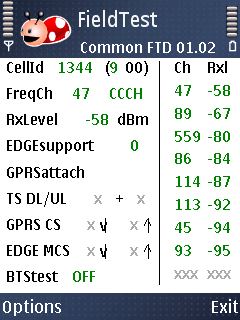

Datová obrazovka, obsahuje stejné hodnoty jako 01.01, navíc obsahuje počet přidělených timeslotů pro download a upload, a použité kódové schéma pro GPRS případně EDGE přenos.

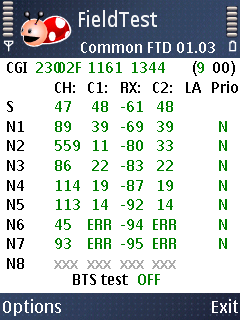

Přehled sousedních buněk. V prvním řádku je best server, pod ním až osm monitorovaných sousedních buněk. Sloupce: kanál, C1 (odstup signálu od minima), síla signálu v dBm, C2 (C1 po započtení preferencí). Místo C1 a C2 je zobrazováno ERR pokud se nepodařilo signál zdekódovat. Sloupec zcela vpravo obsahuje informaci o barringu - N jako normální buňka, B jako barred.

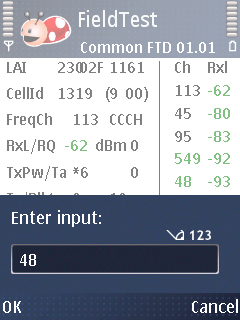

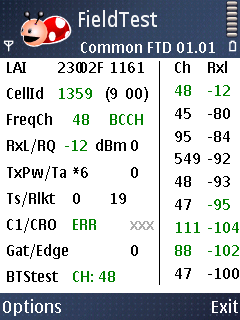

Ze všech tří obrazovek, které sme si popsali, lze vyvolat funkci BTS Test, tedy zámek na kanál. Z menu zvolte Execute a zadejte požadované číslo kanálu. Po potvrzení se telefon ihned přeladí. Pro zrušení zámku zadejte nejdříve kanál 0 a potom kanál 333 (nebo jiný neexistující kanál).
pav@gsmweb.cz. Páv Lučištník 1.9.2009
