Frekvenční příděl na pásmech GSM, DCS, UMTS a LTE v České republice

GSM

Počty přidělených kanálů GSM-R
955-974
E-GSM
975-1023,0
P-GSM
(GSM 900)
1-124
DCS
(GSM 1800)
512-885
T-Mobile - - 63 100
O2 - - 62 139
Vodafone - 50 - 125
České dráhy 19 - - -
Nepřiděleno 1 0 0 0
Celkem 20 50 124 374

GSM 900

Pásma GSM-R (876-880/921-925 MHz), E-GSM (880-890/925-935 MHz) a P-GSM (890-915/935-960 MHz) na sebe plynule navazují. Odstup kanálů je 0,2 MHz. Duplexní odstup je 45 MHz. Kanál 955 má frekvenci 876,2/921,2 MHz, kanál 0 má frekvenci 890/935 MHz, kanál 124 má frekvenci 914,8/959,8 MHz.

V dubnu 2020 proběhl refarming do tří spojitých přídělů.

921   955 956 957 958 959 960 961 962 963
923 964 965 966 967 968 969 970 971 972 973
925 974 975 976 977 978 979 980 981 982 983
927 984 985 986 987 988 989 990 991 992 993
929 994 995 996 997 998 999 1000 1001 1002 1003
931 1004 1005 1006 1007 1008 1009 1010 1011 1012 1013
933 1014 1015 1016 1017 1018 1019 1020 1021 1022 1023
935 0 1 2 3 4 5 6 7 8 9
937 10 11 12 13 14 15 16 17 18 19
939 20 21 22 23 24 25 26 27 28 29
941 30 31 32 33 34 35 36 37 38 39
943 40 41 42 43 44 45 46 47 48 49
945 50 51 52 53 54 55 56 57 58 59
947 60 61 62 63 64 65 66 67 68 69
949 70 71 72 73 74 75 76 77 78 79
951 80 81 82 83 84 85 86 87 88 89
953 90 91 92 93 94 95 96 97 98 99
955 100 101 102 103 104 105 106 107 108 109
957 110 111 112 113 114 115 116 117 118 119
959 120 121 122 123 124

Na kanálech 985 až 999 provozuje Vodafone LTE 900 (LTE band 8, EARFCN 3476, šířka 3 MHz).
Na kanálech 75 až 124 provozuje O2 LTE 900 (LTE band 8, EARFCN 3750, šířka 10 MHz).

DCS (GSM 1800)

Pásmo DCS nebo-li GSM 1800 se liší od pásma GSM 900 pouze frekvencí (1710-1785/1805-1880 MHz) a duplexním odstupem (95 MHz). První kanál 512 má středovou frekvenci 1710,2/1805,2 MHz, poslední kanál 885 má frekvenci 1784,8/1879,8 MHz. V červnu 2017 proběhl refarming 1800 pásma do tří spojitých bloků. Všichni operátoři provozují LTE 1800 (Band 3). Kanály používané pro GSM jsou tmavší barvou, kanály používané pro LTE jsou vybarveny světlejším odstínem.

1805   512 513 514 515 516 517 518 519 520
1807 521 522 523 524 525 526 527 528 529 530
1809 531 532 533 534 535 536 537 538 539 540
1811 541 542 543 544 545 546 547 548 549 550
1813 551 552 553 554 555 556 557 558 559 560
1815 561 562 563 564 565 566 567 568 569 570
1817 571 572 573 574 575 576 577 578 579 580
1819 581 582 583 584 585 586 587 588 589 590
1821 591 592 593 594 595 596 597 598 599 600
1823 601 602 603 604 605 606 607 608 609 610
1825 611 612 613 614 615 616 617 618 619 620
1827 621 622 623 624 625 626 627 628 629 630
1829 631 632 633 634 635 636 637 638 639 640
1831 641 642 643 644 645 646 647 648 649 650
1833 651 652 653 654 655 656 657 658 659 660
1835 661 662 663 664 665 666 667 668 669 670
1837 671 672 673 674 675 676 677 678 679 680
1839 681 682 683 684 685 686 687 688 689 690
1841 691 692 693 694 695 696 697 698 699 700
1843 701 702 703 704 705 706 707 708 709 710
1845 711 712 713 714 715 716 717 718 719 720
1847 721 722 723 724 725 726 727 728 729 730
1849 731 732 733 734 735 736 737 738 739 740
1851 741 742 743 744 745 746 747 748 749 750
1853 751 752 753 754 755 756 757 758 759 760
1855 761 762 763 764 765 766 767 768 769 770
1857 771 772 773 774 775 776 777 778 779 780
1859 781 782 783 784 785 786 787 788 789 790
1861 791 792 793 794 795 796 797 798 799 800
1863 801 802 803 804 805 806 807 808 809 810
1865 811 812 813 814 815 816 817 818 819 820
1867 821 822 823 824 825 826 827 828 829 830
1869 831 832 833 834 835 836 837 838 839 840
1871 841 842 843 844 845 846 847 848 849 850
1873 851 852 853 854 855 856 857 858 859 860
1875 861 862 863 864 865 866 867 868 869 870
1877 871 872 873 874 875 876 877 878 879 880
1879 881 882 883 884 885

EARFCN
O2 1379 (20 MHz) / 1404 (15 MHz vedle NR)
T-Mobile 1579 (20 MHz)
Vodafone 1849 (20 MHz)

UMTS 2100

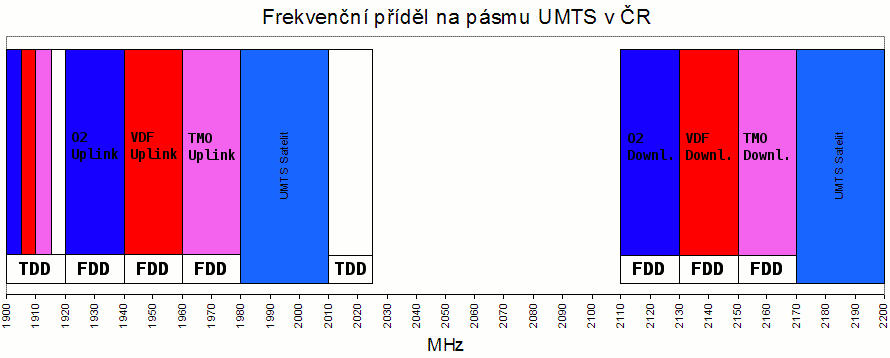

Pásmo UMTS je rozděleno mezi tři různé UMTS standardy:
- UMTS Satellite je mrtvá technologie, nicméně má vyhrazeno 2x30 MHz (1980-2010 a 2170-2200 MHz) a na národní úrovni se zřejmě nepřiděluje.
- UMTS TDD je málo rozšířená technologie. Nepárové spektrum má celkem 35 MHz (1900-1920 a 2010-2025MHz). U nás je přiděleno 3x5 MHz stávajícím GSM operátorům, ale síť provozoval pouze T-Mobile, od Q4 2005 do května 2012. Nepřidělený zbytek lze přidělit později.
- UMTS FDD je hlavním proudem UMTS. Párové spektrum je široké 2x60 MHz, kdy 1920-1980 MHz je uplink, 2110-2170 je dowlink a duplexní odstup je 190 MHz. V ČR je spektrum přiděleno celé mezi stávající GSM operátory, což znamená poměrně velkorysých 20 MHz na jednoho a možnost použít 4 nosné po 5 MHz. O2 spustilo svou FDD síť 1.12.2005 na jedné nosné, ostatní operátoři se přidali později.

LTE 2100 (Band 1) + 3G

Tradiční pásmo pro 3G síťě. Ještě dožívají desítky buněk po republice, pásmo je nicméně široce a plně využito pro provoz LTE. Vodafone pásmo využívá pod LTE od podzimu 2014, T-Mobile od léta 2015, O2 od února 2019.

UARFCN EARFCN
O2 10564 100
(20 MHz)
10588
10613
10637
Vodafone 10663 300
(20 MHz)
10687
10712
10737
T-Mobile 10762 500
(20 MHz)
10787
10812
10836

LTE 700 (Band 28)

Pásmo 700 MHz (LTE band 28, NR band n28) bylo uděleno v lednu 2021. Downlink je 758-788 MHz, uplink je 703-733 MHz.

DownlinkEARFCN
O2 758-768 9260
T-Mobile 768-778 9360
Vodafone 778-788 9460

LTE 800 (Band 20)

LTE pásmo 20 (800 Digital Dividend) zahrnuje 30 MHz párového spektra, netradičně s downlinkem umístěným níž než uplink. Downlink je na 791-821 MHz, uplink je na 832-862 MHz.

DownlinkEARFCN
T-Mobile 791-796 6200
:11-:14
796-801
O2 801-806 6300
:80-:82
806-811
Vodafone 811-816 6400
:11-:13
816-821

LTE 2600 (Band 7)

LTE pásmo 7 zahrnuje 70 MHz párového spektra, downlink 2620-2690 MHz, uplink 2500-2570 MHz.

DownlinkEARFCN
O2 2620-2625 2850
20 MHz
:100-:102
2625-2630
2630-2635
2635-2640
T-Mobile 2640-2645 3050
20 MHz
:121-:124
2645-2650
2650-2655
2655-2660
Vodafone 2660-2665 3250
20 MHz
:21-:23
2665-2670
2670-2675
2675-2680
T-Mobile 2680-2685 3400 (10 MHz)
:131-:134
2685-2690

LTE 2600 TDD (Band 38)

FreqEARFCN
T-Mobile 2570-2595 37900
O2 2595-2620 38100

LTE 3500 TDD (Band 42)

FreqEARFCN
T-Mobile
od 10.7.2023
dříve CentroNet
3400-3420
3420-3440
3440-3460
3460-3480 využito pro NR
T-Mobile 3480-3500 využito pro NR
3500-3520 využito pro NR
3520-3540 využito pro NR
Vodafone 3540-3560 využito pro NR
3560-3580 využito pro NR
3580-3600 využito pro NR

LTE 3700 TDD (Band 43)

FreqEARFCN
Vodafone
od ledna 2023
dříve PODA
3600-3620
3620-3640
O2 3640-3660 využito pro NR
3660-3680 LTE 44192 / NR
3680-3700 LTE 44390 / NR
Nordic
Telecom

prodáno O2 květen 2024
3700-3720 O2 NR (pronajato)
3720-3740 44892
3740-3760 45090
3760-3780 45292
3780-3800 45490

NR (5G)

BandNR-ARFCNSSB-ARFCNŠířka kanálu
O2 700 (n28) 152618 763.10 MHz 152690 763.45 MHz 10 MHz NSA
T-Mobile 700 (n28) 154618 773.10 MHz 154570 772.85 MHz 10 MHz NSA (někde DSS)
Vodafone 700 (n28) 156618 783.10 MHz 156030 780.15 MHz 10 MHz NSA
O2 1800 (n3) 362578 1812.90 MHz 362650 1813.25 MHz 10 MHz NSA
T-Mobile (metro) 1800 (n3) 367464 1837.32 MHz 20 MHz NSA, DSS
Vodafone (metro) 1800 (n3) 372864 1864.32 MHz 20 MHz NSA, DSS
O2 (metro) 2100 (n1) 424570 2122.85 MHz 15 MHz NSA
Vodafone 2100 (n1) 428018 2140.10 MHz 426884 2134.42 MHz 20 MHz NSA (někde DSS)
T-Mobile 2100 (n1) 432018 2160.10 MHz 430884 2154.42 MHz 20 MHz NSA, DSS
T-Mobile 3500 (n78) 632666 3490.00 MHz 631392 3470.88 MHz 40/60/80 MHz NSA
Vodafone 3500 (n78) 638680 3580.20 MHz 638688 3580.32 MHz 40 MHz NSA
O2 3500 (n78) 644678 3670.20 MHz 644640 3669.60 MHz 40/60 MHz NSA

(C) 2005 Vladimír Bílý alias Mr. B, aktualizováno 2009-2023 Páv
