Rozpoznáváme BTS pro mobilní datové služby

T-Mobile pro svůj Internet 4G používá antény, které jsou na první pohled nerozlišitelné od běžných antén pro GSM 900 a 1800. Spolehlivým poznávacím znamením jsou předzesilovače, které bývají namontovány v těsné blízkosti antén.

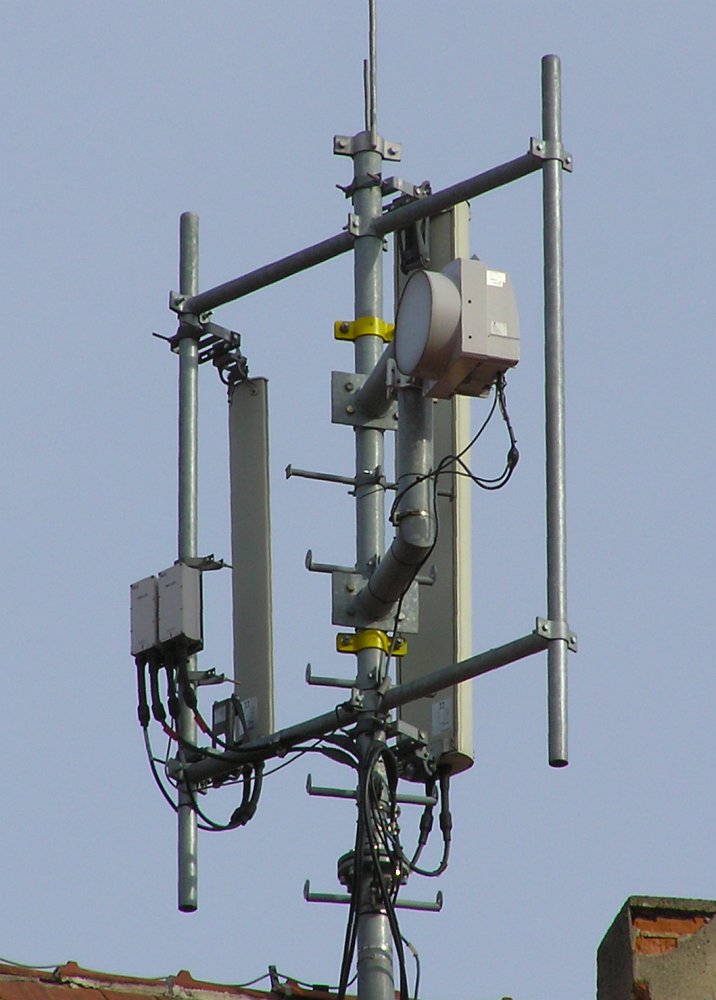

Pro 4G v pásmu 1900 MHz se používají podlouhlé krabičky, horizontálně montované (vlevo). Pro srovnání typická instalace GSM 1800 s dvojicí pro ni typických zesilovačů (vpravo). Kliknutím zvětšit:

4G v pásmu 872 MHz používá dvojici čtvercových krabiček:

Zřejmým rozpoznávacím znakem jsou GPS antény, jako například zde:

Pro CDMA síť operátora O2 jsou typické masivní, jasně bílé, dlouhé a trojhranné antény, často montované s velkým uptiltem (vlevo). Dále jsou používány rakve, známé i ze sítí U:fon, NMT či MATRA. O2 používá různé variace, někdy kratší, někdy delší (vpravo):

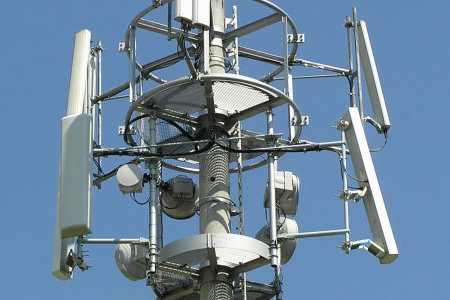

Rakve na CDMA se mohou snadno splést se stejnými anténami pro ostatní sítě - jako třeba na tomto stožáru, kde na spodním ochozu je Tetrapol a nad ním jedna CDMA anténa. Spolehlivým rozlišovacím znakem je počet antén do stejného směru. Zatímco MATRA a Tetrapol mají vždy dvě antény do stejného směru, u základnových stanic CDMA operátorů je do každého směru vždy jen jedna anténa.

A zde oba typy antén na jednom stožáru - jde o spodní patro:

Zatímco ostatní operátoři zpravidla montují hříbeček do blízkosti antén, O2 umísťuje GPS anténu zcela náhodně, někdy k anténám, někdy na domeček nebo kontejner s technologií (kliknutím zvětšit):

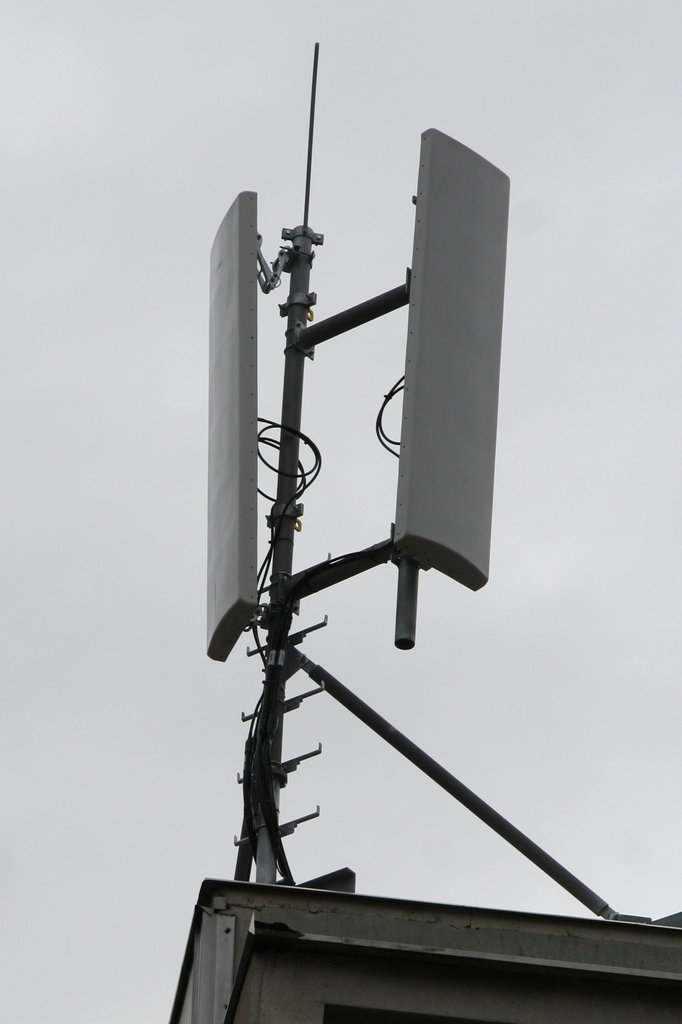

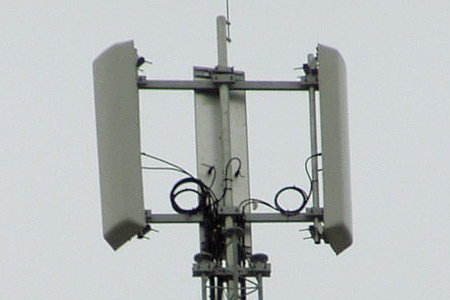

U:fon pro svoji CDMA 420 síť používá dva charakteristické typy antén. Prvním z nich jsou již u O2 CDMA zmíněné rakve. Opět platí, že U:fon má vždy po jedné anténě do daného směru.

V poslední době je populární i tenká varianta, která vypadá následovně (klikem zvětši):

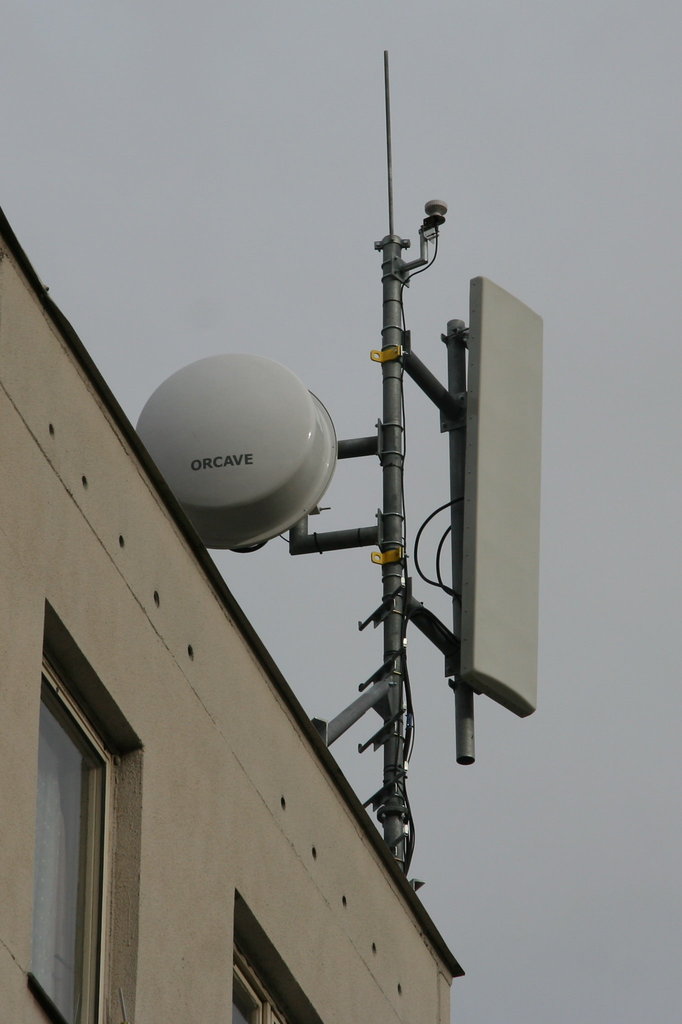

Povšimněte si také hříbečku GPS antény, a pro U:fona typické mikrovlny.

Komentáře: 9 k “Rozpoznáváme BTS pro mobilní datové služby”

  1. ntw napsal:

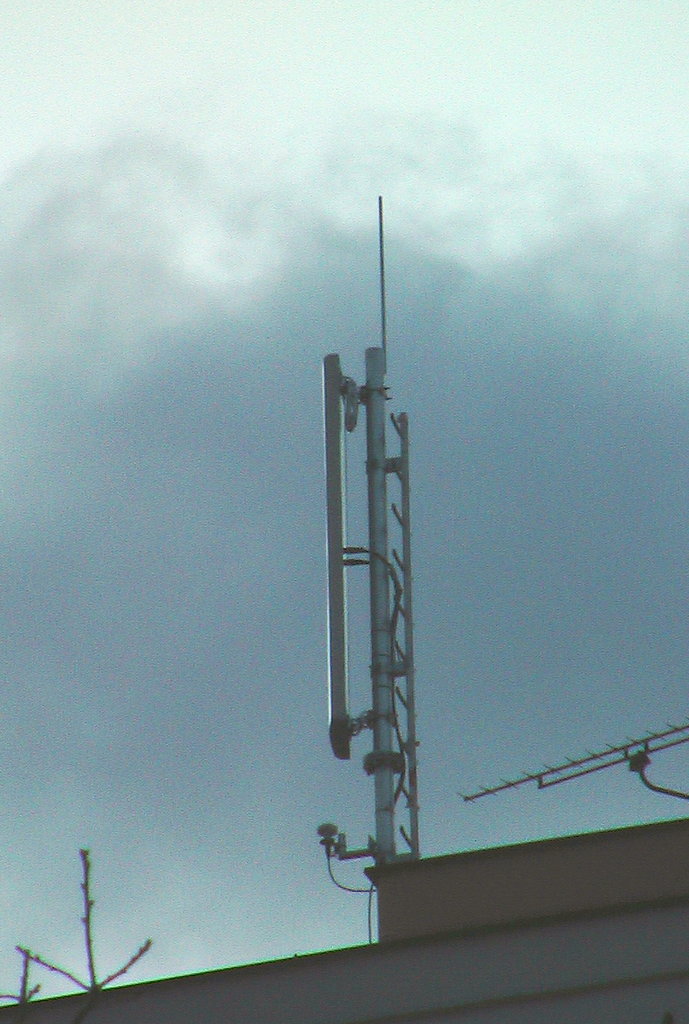

    U:fon někdy má GPS anténu na hlavním anténním stožáru hodně nízko, pod úrovní CDMA antény. Při pohledu ze země na panelák nemusí být vůbec vidět.
    http://www.gsmweb.cz/fotky/contrib/pav/u-cr-stadion-jih-1.jpg

  2. Pavel napsal:

    Chlapi a k čemu je u antén ta GPs anténa??

  3. Páv napsal:

    Ta je tam potřeba, stejně jako třeba u DVB-T vysílačů, pro zjišťování přesného času.

  4. ntw napsal:

    A přesný čas je potřebný pro časově kritické operace a zajištění QoS. Můžeš si to nastudovat např. tady
    http://www.gmat.unsw.edu.au/snap/publications/khan&dempster2007a.pdf

  5. Kart napsal:

    jak to presne funguje s tim casem? tak nektery vysilace tam GPS vubec nemajou ale, tak jak to resi kdyz je krize?

  6. MST napsal:

    Takže jestli to dobře chápu, tak GPS antény jsou typické (nutné) jak pro CDMA O2, UFONa tak i pro 4G? Tzn u BTsky u 4G je ta anténa také nutná?

  7. Páv napsal:

    Ano, přesně tak, na Internet 4G sajtu je GPS anténka vždy přítomna.

  8. ds napsal:

    copa NTP protokol by nestacil? 0,1s je problem?

  9. Pav napsal:

    To by fakt nestacilo, pozadovana presnost (u CDMA) je 64 cipu, coz pri 1.22 Mcps dava asi 1/50000 sekundy.
